Laserbearbeitungsstation


Foerderkennzeichen: 49IZ170044

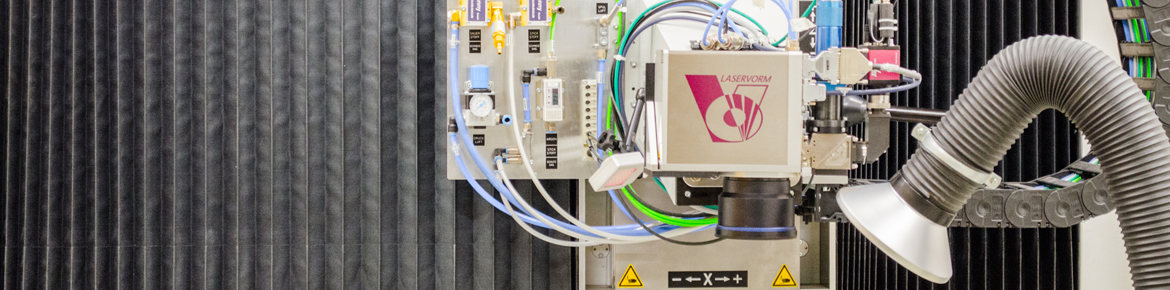

Laservorm Laser-Bearbeitungsanlage

3-Achs Laserbearbeitungsstation
  • Verfahrensweg: X-Achse: 1.100 mm, Y-Achse: 650 mm, Z-Achse: 600 mm
  • NC-Drehachse: 96 U/min
  • Absolute Bahngenauigkeit: 15 μm/Achse
  • Wiederholgenauigkeit: 10 μm/Achse
  • Bearbeitungskopf: Wechselbar als Schneid- und Schweißkopf oder Scannerbearbeitung mit dynamischer Strahlformung
  • Geschwindigkeit: ≥ 60 m/min
  • Beschleunigung: max: 1 g
  • Laserstrahlquellen:
    YLR-300/3000-QCW-WC (IPG), Multimodelaser mit mittlerer Leistung: 300 W, Pulsspitzenleistung: 3.000 W, Pulsenergie: 30 J, Pulsfrequenz: 0–5.000 Hz, Pulsdauer: 0,2–50 ms
    JenLAS fiber cw 1000 (Jenoptik), Singlemodelaser mit mittlerer Leistung = 1000 W, Pulsfrequenz: 0-10000 Hz, Pulsdauer: 50 μs-cw
    HighLight FL2000CSM (Coherent|Rofin) Singlemodlaser mit mittlerer Leistung = 2000 W, Pulsfrequenz: 0-5000 Hz, Pulsdauer: 200 μs-cw
